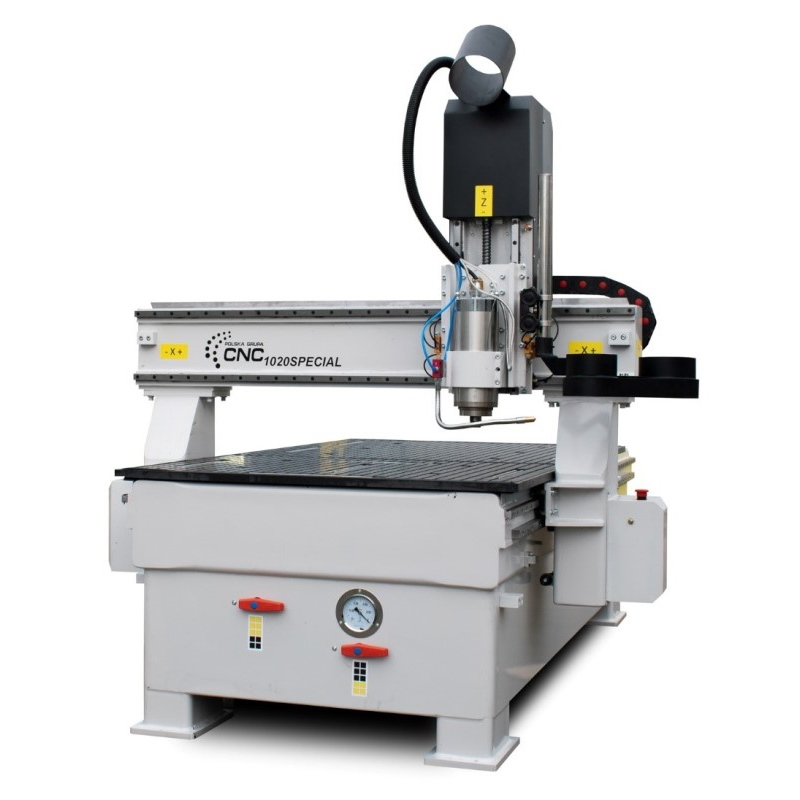

CNC router 1020 Special

Routerul 1020 Special este un utilaj fabricat în Polonia. Este conceput pentru realizarea aplicațiilor de frezare , gravarea și găurirea orizontală a pieselor din diferite materiale, precum: lemn, plastic, materiale compozite, aluminiu etc. Fiecare mașină poate fi configurată în funcție de nevoile dumneavoastră specifice

Sună un consultant
Solicită ofertă

Detalii despre produs

Avantaje
  • Este un utilaj fabricat în Europa
  • Include softul Vectric Cut 2D Pro (Nesting inclus)
  • Precizie de 0,05 mm / 500 mm

Centrul de prelucrare cu control numeric computerizat (CNC) pe 3 axe. Cadrul de bază al mașinii și portalul mobil (consola) sunt construcții statice și sudate rigid și dinamic, asigurând rigidatea mașinii și lucrul fără torsiune. Modelul 1020 Special este echipat cu o masă vacuum și motoare easy servo. Acționarea pe axele X și Y este asigurată prin pinion-cremalieră cu dinți elicoidali, axa Z pe un șurub cu bile. Toate axele sunt echipate cu ghidaje liniare.

  • În echiparea standard sunt incluse:
  • Agregat de frezare 6 kW HSD Italia cu ER32
  • Masă vacuum cu 2 zone
  • Pompa de vacuum 5,5 kW
  • 4 opritori
  • Senzor de măsurare lungime sculă
  • Senzor de măsurare grosime material
  • Contorizare ore lucrate
  • Set de 3 scule
  • Software nesting Vectric Cut 2D Pro.
Prelucrare în X
1000 mm
Prelucrare în Y
1200 mm
Prelucrare în Z
200 mm
Viteza de deplasare
25 m/min
Software
Vectric Cut 2D Pro
Agregat de frezare
6 kW HSD
Masa nesting
vacuum, 2 zone
Pensete
ER32
Tensiune de lucru
400V / 50 Hz
Viteza de lucru
15 m/min
Precizia poziției
±0,05 mm/500 mm
Motoare
Easy servo
Comandă
NK 105 G3
Turație
0-24.000 rpm
Pompă de vacuum
5,5 kW
Opritori
4
Dimensiuni
1900 x 2800 x 2100 mm
Greutate
1300 kg

Tehnică si agregate

Software Vectric Cut 2D Pro

Cut2D Pro oferă o soluție software puternică, dar intuitivă pentru tăierea pieselor pe un router CNC. Include instrumente pentru proiectarea și editarea 2D și calcularea eficientă a traseului de instrumente 2D. Software-ul poate importa modele 2D din alte programe(DWG,DXF,EPS,PDF,SVG ), dar oferă și un set complet de instrumente de desen și editare. Opțiunile pentru traseul sculei acoperă toate operațiunile obișnuite de rutare 2D, cum ar fi frezare, decupare, găurire. Fiecare cale de instrumente include opțiuni adecvate pentru a personaliza setările și pentru a oferi un nivel ridicat de control pentru diferite tipuri de operații. În plus, toate traseele de scule pot fi previzualizate pentru a arăta cum va arăta piesa atunci când este de fapt tăiată, acest lucru permite feedback instantaneu, astfel încât traseele de scule să poată fi optimizate în continuare. Cut2D include funcționalitatea cerută pentru lucrări complexe, rămânând în același timp incredibil de ușor de utilizat..

Portalul mobil este susținut pe ambele laturi ale batiului pe ghidaje prismatice de la producătorul TBI Motion. Viteză de deplasare de până la 25 m/min.

Utilajul este antrenat de motoare digitale cu rezoluție și putere mare, ceea ce asigură o accelerație și viteză corespunzătoare în direcții individuale. Mișcarea axelor X și Y este antrenată prin pinion-cremalieră cu dinți elicoidali , care asigură durabilitate și precizie ridicată, iar axa Z este antrenată de un șurub cu bile de înaltă calitate. Toate axele rulează pe ghidaje prismatice dotate cu rulmenți liniari elicoidali

Design compact integrat cu motor pas cu pas + drive + encoder. Bucla de poziție complet închisă pentru controlul servo fără pierderi de trepte sau blocare. Curentul bazat pe sarcină de la convertizor la motor pentru o încălzire mult mai mică a motorului. 3 intrări digitale (PUL, DIR, ENA) și 2 ieșiri (FAULT, IN POSITION)

Sistem pentru măsurarea lungimii sculei. Măsurarea precisă și rapidă a lungimii sculelor standard până la 20 mm în diametru și transferarea datelor în baza de date. Precizie de aproximativ 0,1 mm.

Datorită opțiunilor flexibile, modelele PG sunt pregătite perfect pentru prelucrarea celor mai diferite materiale. Cu modelele PG pot fi prelucrate, printre altele, următoarele materiale:

  • Plexiglas
  • Plastic
  • Piatră acrilică
  • Materiale compozit cu aluminiu
  • Alu Core
  • Alu Profil
  • Plăci din lemn
  • Plăci MDF
  • Plăci din lemn masiv încleiat

Nuturi în T pot fi amplasate oriunde pe masa de vid, conform specificațiilor dumneavoastră

Pompa vacuum Becker/Germania. Capacitate de 244 m³/h cu putere de 5,4 kW. Model cu răcire cu aer. Ideală pentru lucrări de nesting
Preț suplimentar: EUR 4.634

Sistem de gresare centralizat automat dotat cu sensor de nivel
Preț EUR 2.620

Fiecare utilaj poate fi configurat individual pentru dvs. Specialiștii noștri vă vor sfătui cu plăcere. Exemple de opțiuni sunt:

  • Înălțime mărită axa z
  • Motoare de frezare diverse
  • Ax basculant
  • Magazie de scule liniară sau rotativă
  • Agregat de găurire vertical
  • Cuțit tangențial oscilant
  • V-nut
  • Cameră de poziționare
  • Suflantă de răcire cu aer-ulei
  • Și multe alte opțiuni individuale
